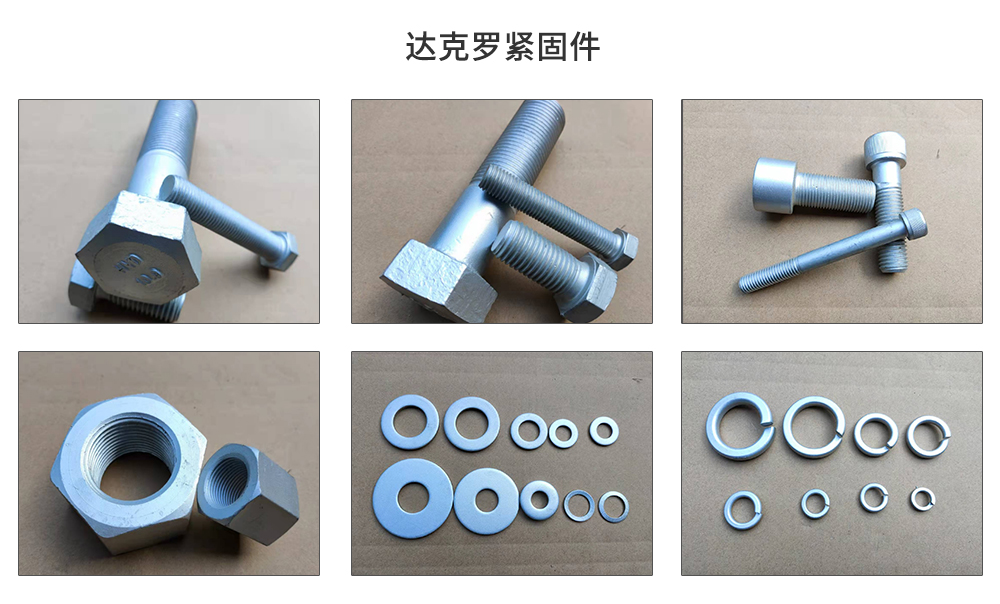

达克罗紧固件-邳州恒易达五金销售有限公司

当前位置：网站首页> 产品展示>达克罗紧固件

达克罗处理介绍：
达克罗涂覆是紧固件表面处理的方式之一，2镀2烘达克罗螺丝采用物理烧结方式进行表面防腐涂层处理，2镀2烘的达克罗螺丝为普通达克罗螺栓，镀层厚度一般，适合室内使用，普通达克罗螺栓盐雾试验时间为400-500小时不起红锈。达克罗螺栓按烘涂次数有两种，3镀3烘达克罗螺丝镀层相对较厚，一般不易露底，防腐性能也相对更好，但多一次的烘涂也带来相应的成本，3镀3烘的达克罗螺丝盐雾试验时间可达720小时不起红锈，适合室外风电行业使用。4烘4涂的达克罗适用于：沿海地区和环境比较恶劣地方使用，盐雾时间可达到960-1000小时。
达克罗螺母涂覆无氢脆锌，并且具有良好的防锈效果，达克罗螺母的达克罗膜层后度一般为6-8μm，但防锈效果却是传统电镀锌，热镀锌螺母等表面处理的7-10倍，达克罗螺母2涂2烘后膜层一般为6-8μm，此时可以达到盐雾实验400-500小时不起红锈，防锈效果相当于镀层厚度为50-60μm的热镀锌螺栓。
达克罗外六角螺栓指的是：达克罗涂覆处理的外六角螺丝，按强度等级有4.8级达克罗外六角螺丝、8.8级达克罗外六角螺丝、10.9级、12.9级达克罗外六角螺丝等。
达克罗内六角螺丝一般多为：8.8级内六角螺丝或12.9级内六角螺丝表面镀达克罗得到较高的防腐性能。
镀达克罗的螺母一般为：4级、8.8级、10级、12.9级的螺母。
达克罗处理的优点及缺点：
优点:
1.达克罗螺丝无污染和公害：达克罗在生产加工及工件涂覆的整个过程中，不会产生对环境有污染的废水废气，不用三废治理，降低了处理成本。 2.达克罗螺丝具备高耐热性：达克罗可以耐高温腐蚀，耐热温度可达300℃以上。而传统的镀锌工艺，温度达到100℃时已经起皮报废了。
3.达克罗螺丝有的耐蚀性能：达克罗膜层的厚度仅为4-8μm，但其防锈效果却是传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上。
4.达克罗螺丝具有良好的渗透性：由于静电屏蔽效应，工件的深孔、狭缝，管件的内壁等部位难以电镀上锌，因此工件的上述部位无法采用电镀的方法进行保护。
5.达克罗螺丝无氢脆性：达克罗的处理工艺决定了达克罗没有氢脆现象，所以达克罗非常适合受力件的涂覆。
6.达克罗螺丝的结合力及再涂性能好：达克罗涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色，与有机涂层的结合力甚至超过了磷化膜。
缺点：
1.达克罗涂层的表面颜色单一,只有银灰色和黑色。
2.达克罗的表面硬度不高、耐磨性不好,不适合反复拆卸使用，反复拆解会破坏本身镀层，降低达克罗抗击恶劣环境。
3.达克罗涂层的导电性能不是太好,因此不宜用于导电连接的零件。
我司达克罗产品完全符合国家标准严格按照国家标准执行!所有产品均有国内具有权威性的机构第三方检测证明。
